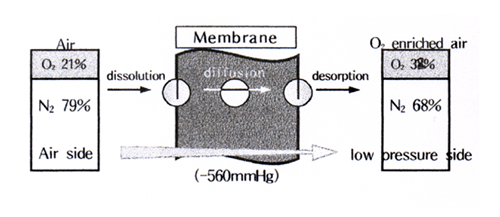

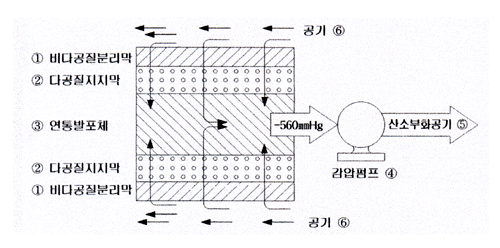

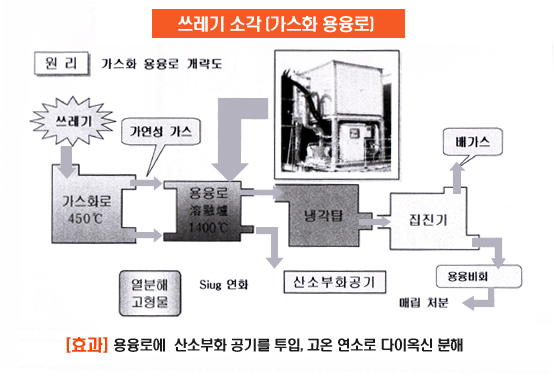

| 고분자 박막을 이용하여 투과성이 좋은
산소가스를 대기중에서 감압하여 산소를 농축(부화)해서 공기중에서 산소를 추출하는 방식 |
|

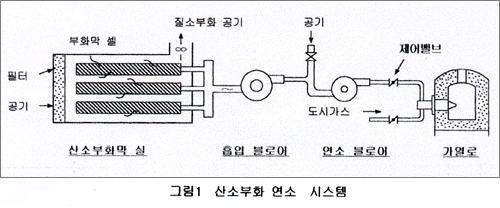

 시스템의
구성요소 |
- 산소 부화막실
- 흡입블로어
- 연소블로어
- 버너 및 가열로
- 제어장치
|
 |
|
에너지
절약효과 |
| 산소부화공기를 연소에 사용하는 경우 통상공기와는 크게 다른
점이 단위 연료당 필요로 하는 공기량(산소)의 감소에 있다. |
 |
1)연소가스의
용적이 감소하기 때문에 화염온도가 상승한다.
오븐 연소상태에서 통상 공기의 경우 버너 타일의 온도가 1,200℃ 이던 것이
1,450℃로 상승하였다.
그림
좌) 산소부화 연소의 이론 단열화염온도
|
|
2)
배기가스량의 감소
산소농도 27%의 부화공기를 사용하는 경우는 21% 공기와 비교하여 공기비율
m=1.0의 경우
배기가스량이 약 20% 감소한다.
그림
우) 산소농도와 배기가스 용량비
주) 공기비 m은 21% 공기에 의한 연소의 경우를 기준으로 하고 있으며 m=1.2,
m=1.5의 값은 배기 가스중의 잔존 산소농도가 동일하다고 보았을때의 값임. |
 |
|
|
세라믹
소성 시험 결과 |
| |
히트패턴1 |
히트패턴2 |
히트패턴3 |
히트패턴4 |
| O2농도 |
통상공기 21% |
28% |
26% |
|
| 가스소비량 |
17.6㎥ |
13.0㎥ |
13.3㎥ |
도시가스 13A |
| 소성시간 |
6.5Hr |
6.5Hr |
6.5Hr |
|
| 최대가스량(시간) |
6.4㎥/hr |
4.9㎥/hr |
6.8㎥/hr |
|
배기가스
중의
잔존 O2농도 |
0~0.3% |
0~0.3% |
0~0.3% |
|
배기가스
온도
(max) |
860℃ |
680℃ |
790℃ |
레귤레이터 출구 |
예열공기
온도
(max) |
865℃ |
305℃ |
845℃ |
|
| 소비에너지
비율 |
100 |
78.9 |
75.6 |
|
| 에너지
절약 비율 |
- |
21.6% |
24.4% |
|
|
 |

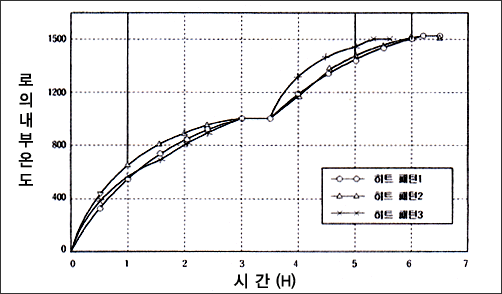

| [세라믹 소성의 히트패턴] |
|
특징 |
- 안전성이 높다.
- 산소농도가 안정되어 있다. - 일정한 순도의 산소를 얻을 수 있다.
- 기동.정지가 용이하다
- 좁은 장소에서도 설치가능, 경량화 되어있다.
- 유지보수비가 저렴하다.
- 런닝코스트비가 낮다. (기존 PSA, VSA 방식보다 저렴하다.)
|
| |
 |
